Амплифаз – малоизвестный способ получения АМ
1 вариант. - двухтакт
Рис 1
На рисунке 1 показана функциональная схема двухтактного АМ передатчика с фазовым формированием АМ.
Сигнал с генератора поступает синфазно на входы двух фазовых модуляторов, модулирующий сигнал подается на трансформатор с заземленной средней точкой. На обмотках трансформатора будет два НЧ сигнала со сдвигом в 180 градусов которые подаются на модуляционные входы фазовых модуляторов. Один фазовый модулятор связан с усилителем через ёмкостную, второй через индуктивную связь. Таким образом достигается получение постоянного сдвига на 90 градусов. Сдвиг на 90 градусов нужен для формирования несущей.
Рис 2
Принципиальная схема передатчика показана на рисунке 2.
Рис 3
Осциллограммы показаны на рисунке 3, при правильной настройке при подаче на вход синусоидального сигнала будет вариант D, штриховой линией обозначен уровень несущей без подачи модуляции.
Рис 3.1 – выходной сигнал
Рис 3.2 сигнал на выходе 1 канала
Рис 3.3 сигнал на втором канале
Как видно на осциллограмме есть различие уровней и паразитная АМ
2 вариант – параллельное включение 2 телеграфных передатчиков
Принцип этого варианта амплифаза состоит в том, чтобы взять генератор с нужной частотой, разделить его на два канала, модулировать фазу каждого канала, а затем сложить два сигнала в общей выходной колебательной системе. Амплитудная модуляция достигается за счет сложения или вычитания из-за разности фаз между двумя сигналами.
При отсутствии модуляции разность фаз покоя составляет 135 градусов. За счет этого формируется несущая. Два сигнала модулируются в равных, но противоположных направлениях в общей сложности на +/- 45 градусов, что дает максимальную и минимальную разницу в 180 и 90 градусов. При 180 градусах две волны компенсируются , следовательно, это условие 100% пиковой отрицательной модуляции. Под углом 90 градусов две волны складываются, чтобы дать почти 100% положительную модуляцию.
Рис 4
Фазовый сдвиг для формирования несущей.
Рис 5
Фазовый сдвиг при модуляции

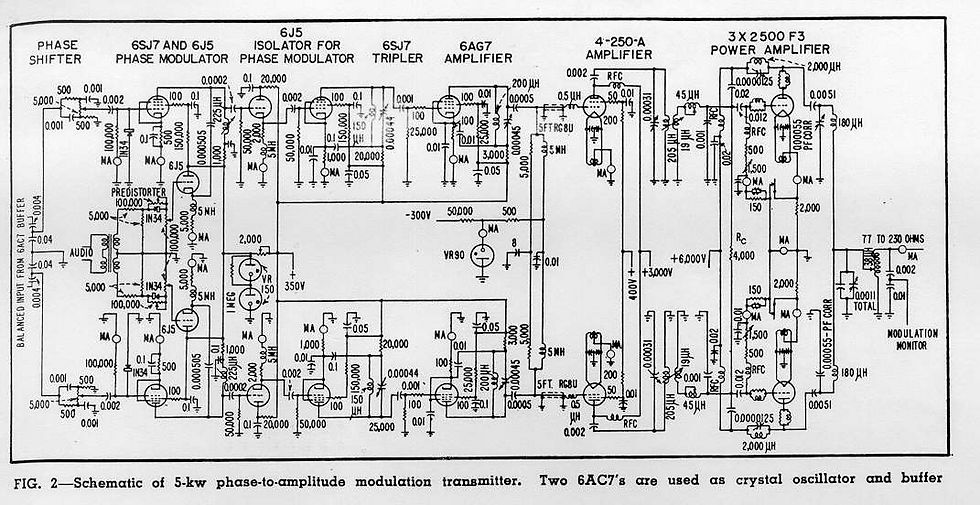

Рис 6
Принципиальная схема передатчика. С задающего генератора приходит сигнал с разницей фаз в 180 градусов, за тем сдвиг в 135 градусов получается при помощи R C фазовращателя. На фазовый модулятор приходит НЧ напряжение с трансформатора который дает сдвиг на 180 градусов между каналами. Далее идут буфер, утроитель, усилитель С класса. С общей выходной колебательной системы сигнал поступает в антенну.
В заключении хочу отметить что можно актуализировать эту технологию на современной элементной базе.
Второй вариант реализован в современных силовых инверторах, топология называется "фазосдвигающий мост". Правда вместо модуляции, там разбег фаз используется для регулировки напряжения на выходе, но суть та же самая.
Современная база подразумевает компьютер или мини компютер, где формирование сигналов будет происходить программно , следовательно нужен специалист, который сможет такую программу написать. Дальнейшее будет реализовано силами автора статьи, который уже изготовил подобное устройство опираясь на ламповую схемотехнику. Схема получилась рабочей, однако сложность настройки, нестабильность, а также не совсем чистый сигнал на выходе заставляет вернуться к первоначальной идее, а именно реализации Амплифаза через Программный код и компьютер. Наверное , нам надо попросить автора статьи добавить Историю создания Амплифазной модуляции, переносящие нас в 30- е или сороковые годы прошлого века, а также пояснить преимущества применения в современной АМ.
